判断天然海砂滤料的质量好坏，可从外观、理化指标、性能测试三个核心维度入手，步骤清晰且易操作，具体方法如下：

一、 直观外观判断（快速初筛）

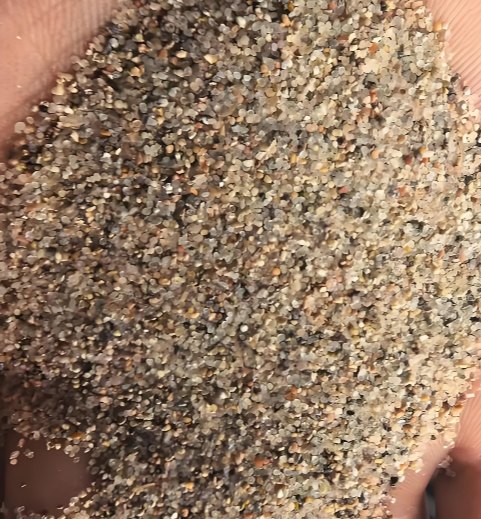

1. 颗粒形态与均匀度
   • 优质海砂：颗粒圆润饱满、无棱角，粒径分布均匀（可通过标准筛筛分，同一规格的海砂通过率应≥90%），无大颗粒石块、贝壳碎片、黏土团块等杂质。
   • 劣质海砂：颗粒棱角分明、大小混杂，含大量泥粉、贝壳或碎石，易造成滤池堵塞或过滤不均。
2. 颜色与洁净度
   • 优质海砂：多为米白色或淡黄色，色泽均匀，手抓后掌心无明显粉尘残留；水洗后水色清澈，无浑浊悬浮物。
   • 劣质海砂：颜色暗沉、发灰，手捻易掉粉，水洗后水呈泥黄色，含泥量超标。

二、 关键理化指标检测（核心判定依据）

1. 含泥量与泥块含量
   • 标准要求：含泥量≤0.5%，泥块含量≤0.2%。
   • 简易测试：取 100g 干燥海砂，放入清水搅拌静置，待泥沙分层后，倒出上层浑浊液并烘干残留泥渣，称重计算占比，占比越高质量越差。
2. 二氧化硅（SiO₂）含量
   • 标准要求：饮用水处理用海砂 SiO₂含量≥85%，工业水处理用≥80%。
   • 作用：SiO₂含量越高，化学稳定性越强，耐酸碱腐蚀，滤料使用寿命越长。
3. 盐酸可溶率
   • 标准要求：≤3.5%。
   • 意义：可溶率过高，说明海砂中钙、镁等易溶杂质多，长期使用会溶解于水，影响出水水质，还可能腐蚀过滤设备。
4. 脱盐处理效果
   • 关键指标：氯离子含量≤200mg/kg（饮用水用），无明显咸味。
   • 简易测试：取海砂加水浸泡 30 分钟，尝浸泡液无明显咸味；或用硝酸银溶液检测，无大量白色沉淀（避免盐分腐蚀金属滤池）。
5. 莫氏硬度
   • 标准要求：硬度 6-7 级。
   • 测试方法：用海砂划擦玻璃，若能留下轻微划痕，且海砂自身无明显破损，说明硬度达标；硬度不足的海砂易磨损破碎，导致滤料流失。

三、 性能测试（验证实际使用效果）

1. 孔隙率与截污能力
   • 孔隙率测试：取定量海砂，加水灌满孔隙，计算孔隙体积占总体积的比例，优质海砂孔隙率应在 30%-40%，孔隙率过低则截污能力差。
   • 截污测试：用浑浊水（加适量悬浮物）通过海砂滤柱，优质海砂过滤后出水清澈，滤柱压差上升速度平缓；劣质海砂过滤后水仍浑浊，且压差快速升高（堵塞）。
2. 反冲洗性能
   • 优质海砂：反冲洗时（水速 10-15m/h），砂层膨胀均匀，杂质易被冲起排出，冲洗后滤料无板结，恢复过滤速度快。
   • 劣质海砂：反冲洗时杂质不易脱落，砂层易结块，多次冲洗后仍有残留泥渣。

四、 注意事项

1. 优先选择有检测报告的产品，要求供应商提供第三方检测的含泥量、SiO₂含量、氯离子含量等指标数据，避免三无产品。
2. 不同用途的海砂滤料指标要求不同（如饮用水用海砂指标更严格），需匹配使用场景，不可混用。
